Pemodelan 2D dan 3D (pert5)

Buka Alikasi Cad 2D
Buka pekerjaan terakhir.

Aktifkan Layer As.
Pilih warna merah untuk gambar baru.

Buat sebuah Rectangle pada area kosong.

Klik ikon Rectangle
Klik pada area gambar
Ketik @3.5,3 lalu Enter.
Klik ikon Rectangle
Klik pada titik A
Ketik @2,1.5

Klik ikon Rectangle
Klik pada titik B
Ketik @3.5,3 lalu Enter.

Membuat garis dengan perintah Line, melompat dari garis sejauh 0.5, gunakan Snap From.

Klik ikon Line
Klik OS Snap From
Klik pada titik sudut C.
ketik @0,0.5 lalu Enter
Ketik @3.5,0 lalu Enter.

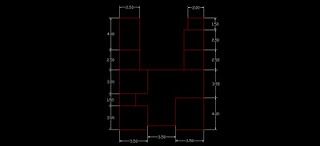

Kerjakan denah disamping sesuai dimensi ukuran yang ada (denah pada layer as) dan (dimensi pada layer dimensi).
