Pemodelan 2D dan 3D (Pert3)

Buka aplikasi AutoCAD

Buka pekerjaan yang terakhir dikerjakan.

Klik icon Layer Properties Manager.
Klik tombol New.
Ketik nama layer, misalnya "as".
Klik kotak Color.
Klik warna, misalnya kuning.
Klik OK.
Klik OK untuk menutup jendela Layer Properties Manager.

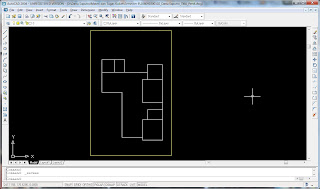

Menggambar pagar bumi
Pastikan layer pada "as"
klik icon Rectangle.
Klik kiri pada area gambar.
Ketik @16,25 lalu Enter.

Menggambar ruang 1
Klik icon Rectangle.
Klik kiri icon Snap From
Klik kiri ke ujung kanan pagar bumi.
ketik @-2,4.5 lalu Enter
Ketik @-4,4 lalu Enter

Menggambar ruang 2
Klik icon Rectangle
Klik kiri pada ujung kanan atas ruang sebelumnya
Ketik @-3,2 lalu Enter.

Menggambar penghubung 1
Klik icon Line
Klik kiri pada ujung kanan atas ruang sebelumnya.
Ketik @0,1.5 lalu Enter

Menggambar ruang 3
Klik icon Rectangle
Klik kiri pada ujung atas garis penghubung
Ketik @-4,4.5 lalu Enter

Menggambar ruang 4
Klik icon Rectangle
Klik pada ujung atas ruang tidur.
Ketik @-3,3 lalu Enter

Menggambar penghubung 2
Klik icon Line
klik kiri icon Snap To Mid Point
Klik pada tengah dinding ruang 4
ketik @-4.5,0 lalu Enter

Menggambar ruang 5
Klik icon rectangle
Klik kiri pada unjung garis
ketik @-2,2.5 lalu enter

menggambar ruang 6
klik icon rectangle
Klik kiri pada ujung kiri ruang 5
Ketik @-2.5,2.5 lalu Enter

Menggambar penghubung 3
Klik icon Line
Klik kiri pada ujung kiri ruang 5
Ketik @0,-4 lalu Enter

menggambar penghubung 4
Klik icon Line
Klik kiri pada ujung bawah garis
Ketik @4,0

Menggambar penghubung 5
Klik icon Line
Klik kiri pada ujung kanan garis
Ketik @0,-9 lalu Enter

Menggambar penghubung 6
Klik icon Line
klik kiri pada ujung bawah garis
Ketik @4.5,0 lalu Enter

Simpan pekerjaan dan pastikan format penyimpanan adalah *.dwg
