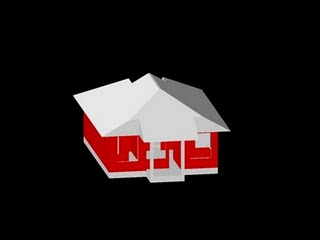

Pemodelan 2D dan 3D (materi9)

Buka aplikasi AutoCAD.

Buka pekerjaan terakhir.

Dengan cara yang sama seperti membuat lubang kusen pintu, buat kotak pelubang untuk kusen jendela misal ukurannya @2,1.5

Duplikat pelubang jendela dan letakkan pada tempat tempat jendela yang akan dilubangi

Untuk lubang pada kusen jendela, harus diatas lantai, untuk itu pindahkan kotak pelubang dengan perintah Move setinggi 1.

Klik icon Move
Klik pada semua kotak pelubang lalu Enter.
Klik pada salah satu ujungnya.
Ketik @0,0,1

Lubangi dinding dengan menggunakan perintah Subtract, antar dinding dengan kotak pelubang tersebut.

Klik icon Subtract
Klik dinding lalu Enter.
Klik semua dinding pelubang.
Lalu Enter.


Menggambar Lantai.

Ubah pandangan menjadi TOp View, kemudian buat lantai dengan Rectangle dan beri ketebalan -0.6

Klik Icon Rectangle
Klik ujung dinding atas
Klik ujung dinding bawah (secara diagonal).

Buat kotak pengurang lantai

Klik icon Rectangle
Klik OS Snap From
Klik ujung dinding atas
Ketik @1.0 lalu Enter.
Klik OS Snap From
Klik ujung dinding bawah (secara diagonal).
Ketik @-1,1 lalu Enter.

Extrusikan lantai, teras, dan kotak pengurang

Klik icon Extrude.
Klik pada lantai, teras dan kotak pengurang lalu Enter.
Ketik 0.2 lalu Enter dua kali.

Kurangkan antara lantai dan kotak pengurang dengan Subtract.

Klik icon Subtract
Klik lantai dan teras lalu Enter.

Menggambar kolom teras

Buatlah kolom dengan Rectangle dengan ukuran @0.3, 0.3 dan letakkan di ujung teras kemudian beri ketinggian 4.

Simpan pekerjaan pastikan format penyimpanan adalah *.dwg
